浮动油封厂家如何测量产品尺寸?

2023-02-09 09:17:52

浏览:

浮动油封应分别测量金属环和橡胶圈的尺寸。一般来说,测量金属环分三个尺寸,如图一所示,分别是环外径(D)、环内径(ID)、高度(H),其中前两个尺寸都是测量的单环尺寸,***一个尺寸有用单环高度也有用两个环叠加厚度(高度)表示的。

浮动油封应分别测量金属环和橡胶圈的尺寸。一般来说,测量金属环分三个尺寸,如图一所示,分别是环外径(D)、环内径(ID)、高度(H),其中前两个尺寸都是测量的单环尺寸,***一个尺寸有用单环高度也有用两个环叠加厚度(高度)表示的。浮动油封厂家


橡胶圈一般需要平铺后测量两个数值,一个是橡胶圈内径的长度(O-ring ID),还有一个是橡胶圈的截径,即横截面直径高度。需要注意的是,重载矩形橡胶圈也是测量这两个尺寸,截径需要按照下图中方式进行测量。浮动油封厂家

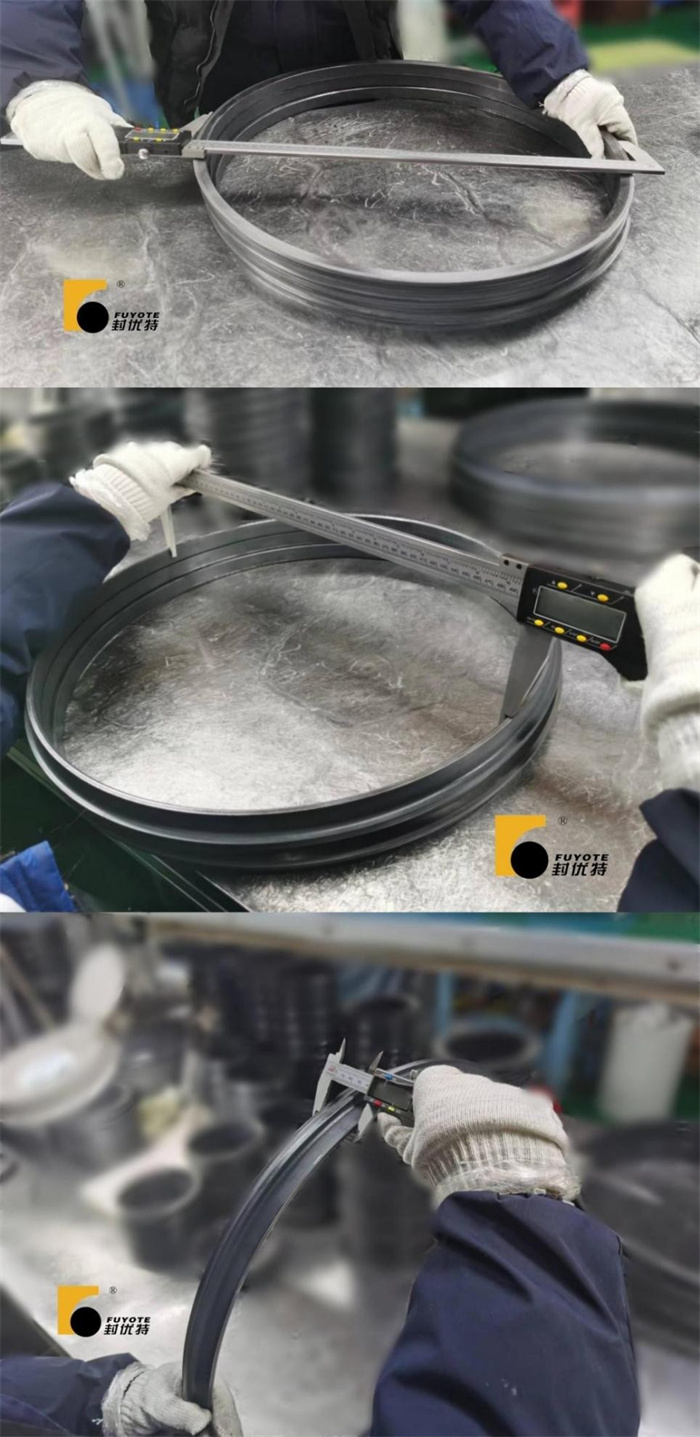

 浮封环尺寸测量

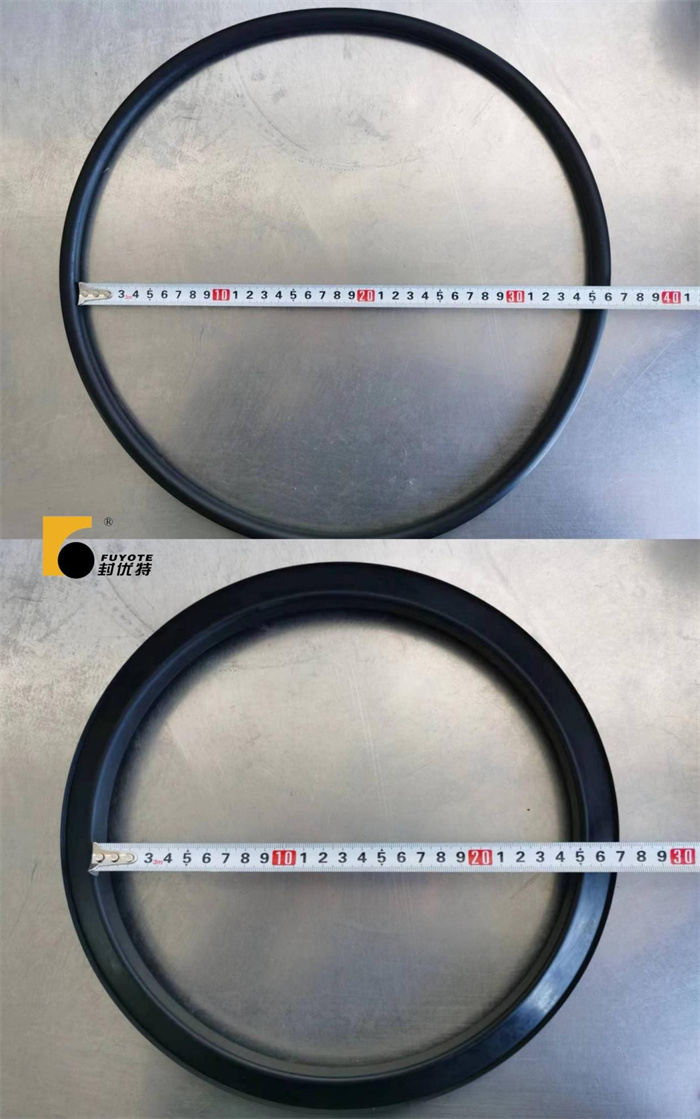

轻载橡胶圈内径测量(上)和重载橡胶圈内径测量(下)

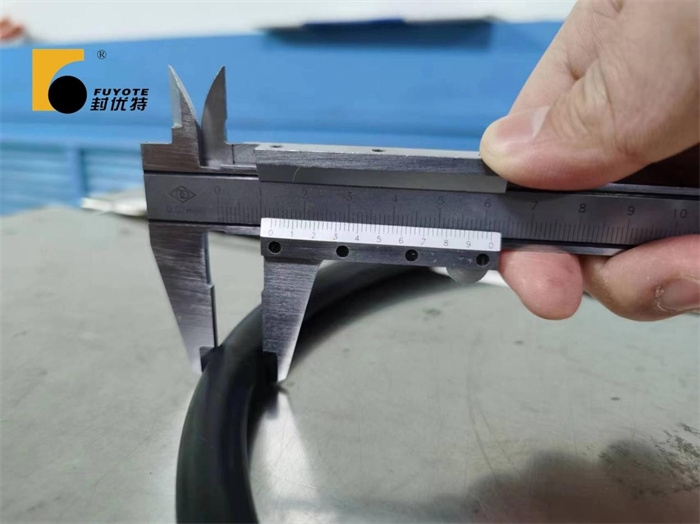

 轻载橡胶圈截径测量

以上文章由浮动油封,浮动油封环,耐高温浮动油封,浮动油封厂家为您提供,详情点击我们的网站:http://www.fuyote.com

作者: 天津封优特科技有限公司
